Emotron AFE

Frequenzumrichter (VFD)

Emotron AFE

Kostengünstiger und reibungsloser Betrieb

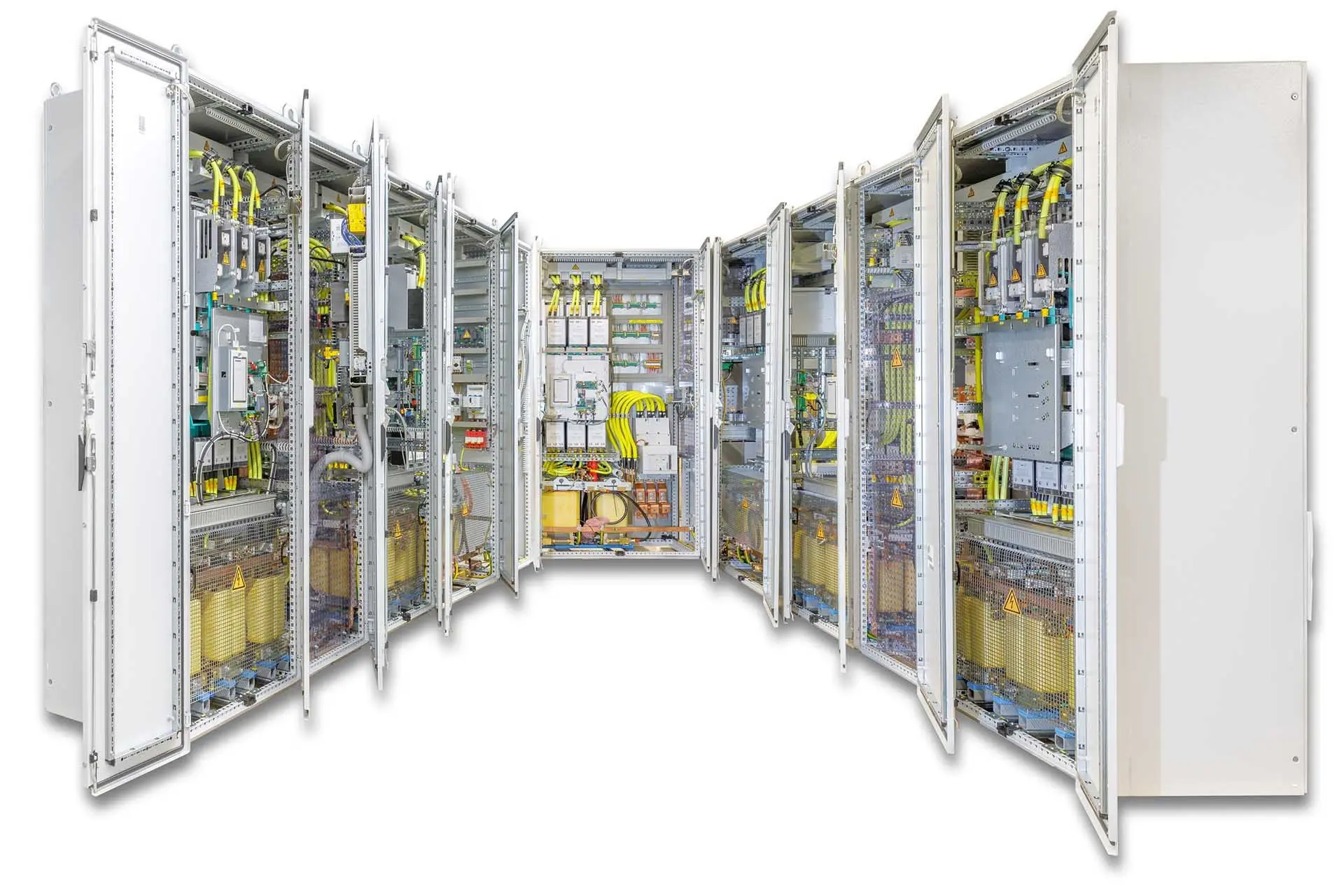

Emotron-Active-Frontend-Converter stehen in zwei Versionen zur Verfügung: Converter mit geringen Oberschwingungen und rückspeisefähige Converter. Beide basieren auf standardmäßigen Emotron Frequenzumrichtern (VFX) und bieten die gleiche Zuverlässigkeit, einfache Handhabung und erweiterte Funktionalität. Die Frequenzumrichter werden als Komplettlösungen in Schränken nach IP54 geliefert.

Hoher Wirkungsgrad und Flexibilität für jede Anwendung

Der Emotron AFE 2.1 mit maximalem Wirkungsgrad und geringen Oberschwingungen ist in einem großen Leistungsbereich erhältlich. Er ist unempfindlich gegenüber Spannungseinbrüchen oder Oberschwingungen, bietet einen Leistungsfaktor von 1 und verfügt über einen weiten Eingangsspannungsbereich.  Er ist darauf ausgelegt, jederzeit einen zuverlässigen Betrieb sicherzustellen.

Der AFE 2.1 besteht aus kompakten PEBB-Modulen (Power Electronic Building Block) mit verschiedenen Kühloptionen. Die Module verfügen über eine Eigenüberwachung und sind austauschbar, um Ausfallzeiten zu vermeiden.  Es gibt zahlreiche Kommunikationsmöglichkeiten und die umfangreichen Service-Optionen beinhalten auch einen Fernzugriff.

Nennleistung 55-4.000 kW
Netzspannung 380-690 V, 3-phasig
Nennstrom 109-4.000 A
Schutzart IP54

Problemloser Betrieb

Emotron AFE-Converter erzeugen sehr wenig Oberschwingungen. Sie bieten einen echten Einheitsleistungsfaktor und die Möglichkeit zum Blindleistungsausgleich. Die Converter sind unempfindlich gegenüber Spannungsschwankungen oder Oberschwingungen anderer Systeme. Voltage Boosting sorgt auch bei Schwankungen der Netzspannung für die volle Motorleistung.

Geringe Oberschwingungen

Emotron-Converter mit geringen Oberschwingungen erzeugen in der Regel weniger als THDI 5 % im Vergleich zu 30-50 % in herkömmlichen Convertern und entsprechen so dem Standard IEEE-519. Durch die Reduzierung von Leistungsverlusten ist eine Überdimensionierung von Kabeln und Transformatoren nicht erforderlich. Durch geringere Oberschwingungen werden zudem Fehlfunktionen in anderen elektronischen Bauteilen reduziert.

Bremsen mit Energierückgewinnung

Rückspeisefähige Emotron Converter bieten nicht nur geringere harmonische Störungen, sondern auch deutliche Energie-Einsparungen, da die Bremsenergie wieder in das Netz eingespeist wird (z. B. bei Kränen und Zentrifugen). Die Converter sind auf Vier-Quadranten-Betrieb mit 100 % Leistung in beiden Richtungen ausgelegt und sorgen so für volle Bremsleistung.

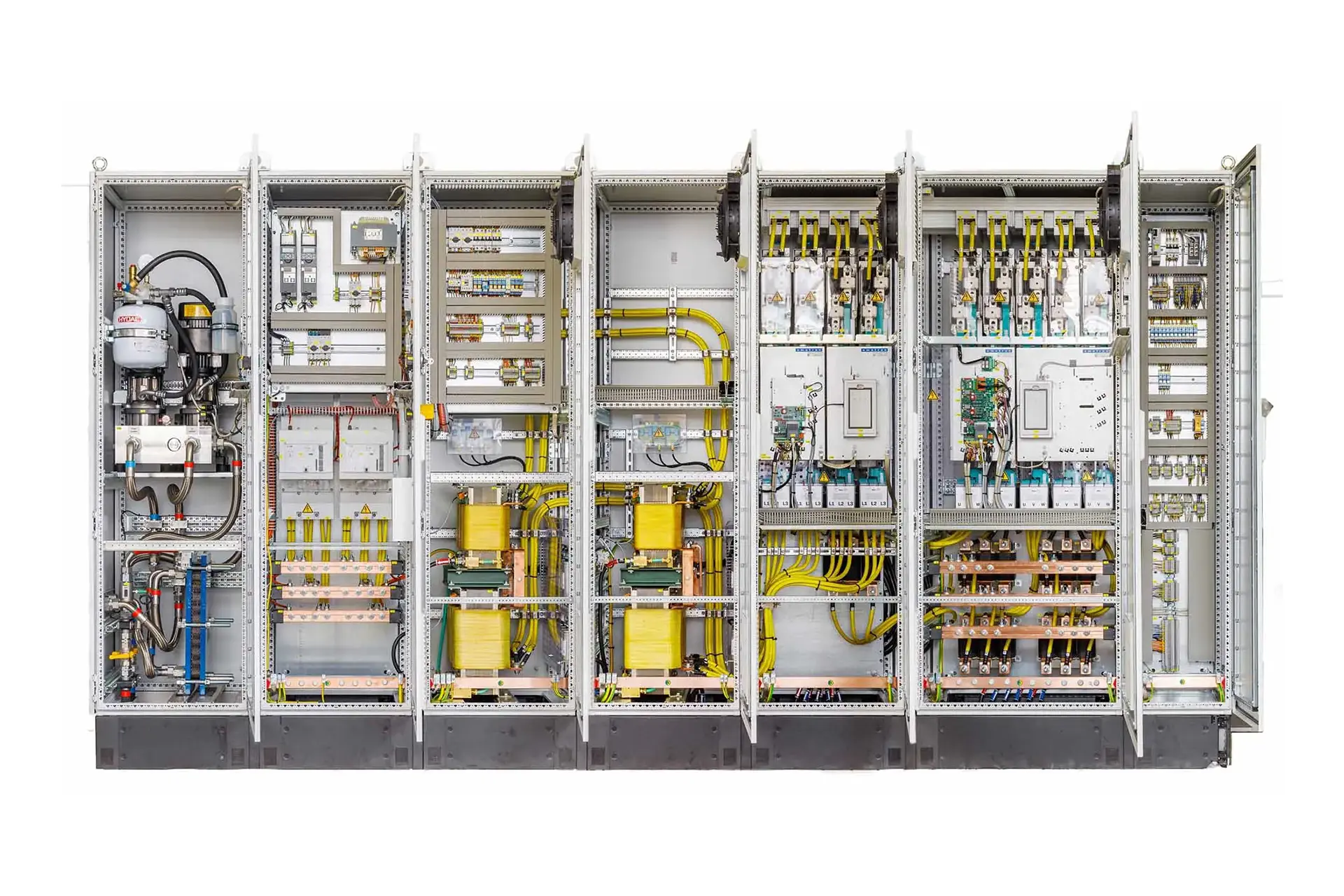

Flüssigkeitsgekühlt „Slim-LC“

Der Emotron AFE ist sowohl luft- als auch flüssigkeitsgekühlt erhältlich. In der DNV-geprüften flüssigkeitsgekühlten Version bilden ein hochmodernes Kühlsystem und die flexiblen, modularen PEBBs (Power Electronic Building Blocks) die Basis für einen kompakteren AFE-Converter.

Beim flüssigkeitsgekühlten AFE von Emotron wird die PEBB ohne Rahmen direkt in den Schaltschrank montiert, wodurch die Konstruktion sowohl platz- als auch kosteneffizient ist.

Das Kühlsystem kann einfach mit Brauchwasser aus Ihrem eigenen Wasserkühlsystem oder über einen optionalen Wasser/Wasser-Wärmetauscher gespeist werden, der als Teil des Schaltschranks Ihrer Antriebskomplettlösung geliefert wird.
